D17.02 Stoplama Bloğu / Stop Block

Malzeme - Material Çelik (Steel)
d2 d3 h1 I1 I2 I3 Siparis Kodu / Order Code VW/AUDI CODE
9 15 1) 60 40 40 D17.02.01_060xxx 39V1162/1
11 18 1) 80 40 56 D17.02.02_080xxx 39V1162/2
14 20 1) 100 40 71 D17.02.03_100xxx 39V1162/3
14 20 1) 100 50 76 D17.02.04_100xxx 39V1162/4
14 20 1) 120 60 93 D17.02.05_120xxx 39V1162/5
18 26 1) 150 80 120 D17.02.20_150xxx 39V1162/20
18 26 1) 160 100 130 D17.02.21_160xxx 39V1162/21
Code Tasıma Yükü/Max. Load Adet / Unit
D17.02.04_100xxx ≥3500 kN 4
D17.02.05_120xxx ≥3500 - 4900 kN 4
D17.02.20_150xxx ≥4900 - 9800 kN 4
D17.02.20_150xxx ≥9800 - 19600 kN 8
D17.02.21_160xxx ≥19600 - 25000 kN 8

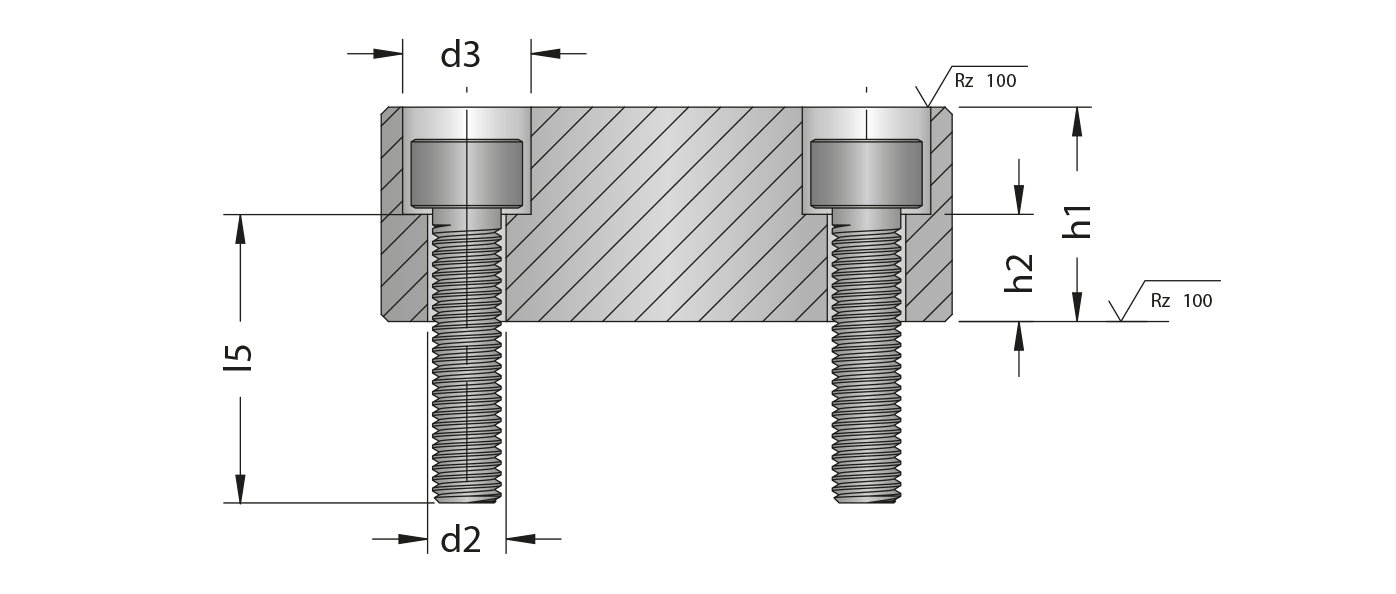

DIN EN ISO 4762 M8 M10 M12 M16
h1 h2 h2 h2 h2
≥ 020 10 8 - -
> 040 28 25 22 18
> 060 48 45 42 38
> 080 68 65 62 58
> 100 68 85 82 78
> 120 68 105 102 98
> 140 68 105 122 118
