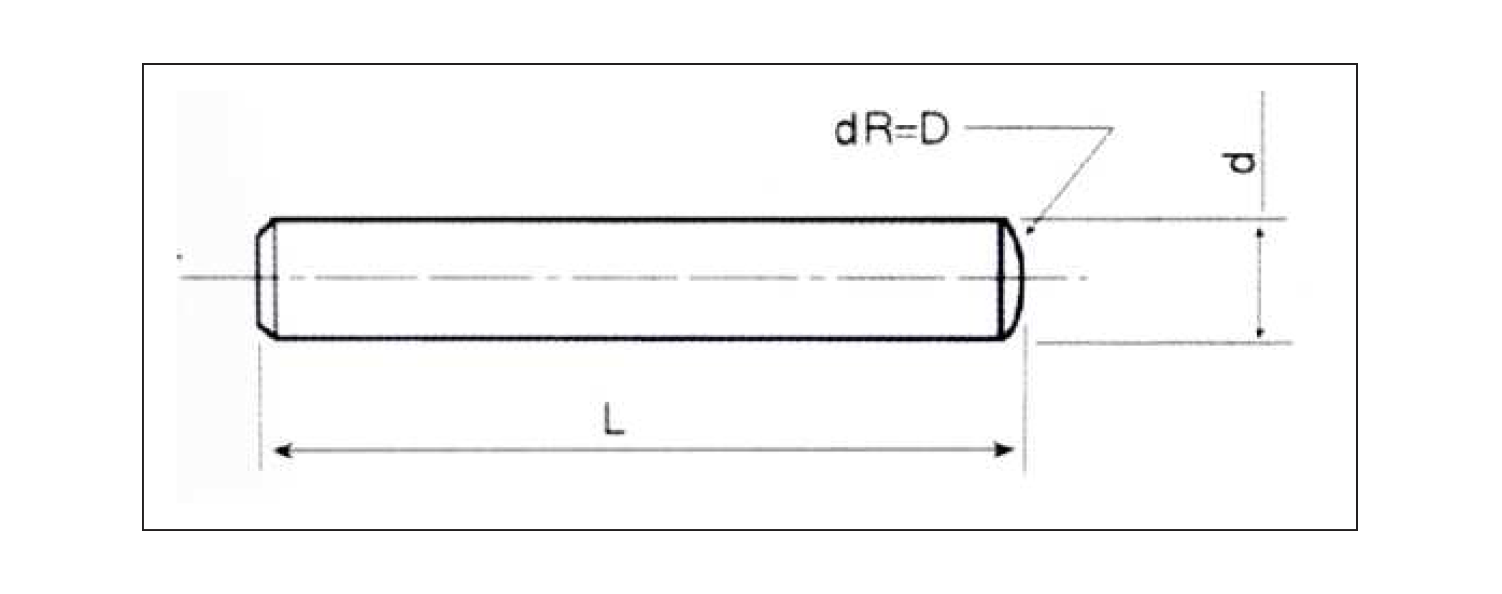

Düz Tespit Pimi

Malzeme/Material Özel Alaşımlı Çelik / Soecial Alloy Steeel Sertlik/Hardness 58 - 60HRC
Tolerans/Tolerance m6 (+0,01) - h6 (+0,01) - İsteğe bağlı / Optional
d d d d d d d d
4 5 6 8 10 12 14 16 20
L L
10 10 ● ● ●
15 15 ● ● ● ●
20 20 ● ● ● ● ● ●
25 25 ● ● ● ● ● ●
30 30 ● ● ● ● ● ● ● ● ●
35 35 ● ● ● ● ● ● ● ● ●
40 40 ● ● ● ● ● ● ● ● ●
45 45 ● ● ● ● ● ● ● ● ●
50 50 ● ● ● ● ● ● ● ● ●
55 55 ● ● ● ● ● ● ● ● ●
60 60 ● ● ● ● ● ● ● ● ●
70 70 ● ● ● ● ● ● ● ● ●
80 80 ● ● ● ● ● ● ● ● ●
90 90 ● ● ● ● ● ● ●
100 100 ● ● ● ● ● ● ●
120 120 ● ● ● ● ● ● ●
