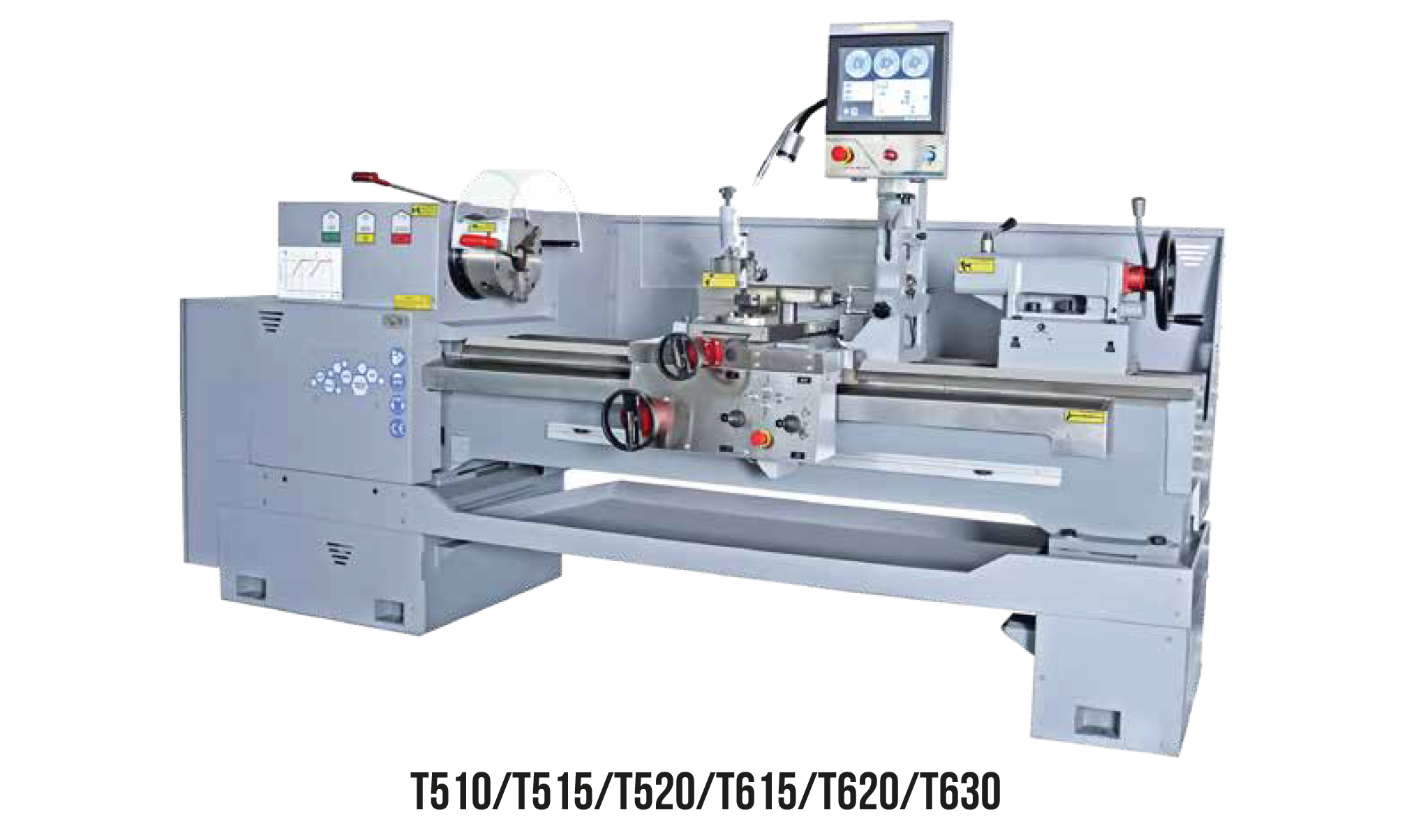

NC TORNA TEZGAHLARI T510/T515/T520/T615/T620/T630

STANDART AKSESUARLAR
3 Ayaklı Üniversal Ayna
Ayna Flanşı
Kızak Yağlama Sistemi
Hareketli ve Sabit Arayatak
Soğutma Tertibatı
Seri Hareket Sistemi
Talaş Siperliği
Ayna Muhafazası
Sabit Punta
Dörtlü Kalemlik
Talaş Teknesi
Bakım, Kullanma ve Yedek Parça Kataloğu
MODEL T5 T6
Banko Üzeri - Çevirme Çapı 500 mm 630 mm
Suport Üzerinde - Çevirme Çapı 300 mm 380 mm
Puntalar Arası - Mesafe 1000/1500/2000 mm 1500/2000/3000 mm
Yatak Genişliği 400 mm 400 mm
Puntalar Arasında Max. - Parça Ağırlığı 300 KG. 350 KG.
Fener Mili - Devri 20-2000 dev/dak 20-2000 dev/dak
Fener Mili - Delik Çapı 80/104 Ø mm 80/104 Ø mm
29 Çeşit - Metrik Vida 0.5-40 mm 0.5-40 mm
54 Çeşit Whitworth - Vida 1/80 TPİ 1/80 TPİ
31 Çeşit Diametral - Pitch Vida 2/72 DP 2/72 DP
Sport Çapraz - Hareketi 75 mm 80 mm
Karşı Punta - Pinol Çapı Mors 5 Mors 6
Karşı Punta - Koniği Mors 5 Mors 6
Karşı Punta Pinol - Hareket Miktarı 150 mm 150 mm
Enine Suport - Hareket Miktarı 250 mm 315 mm
Çapraz Suport Hareket Miktarı 140 mm 140 mm
Suport İlerleme Kademe Sayısı, Boyuna ve Enine 38 AD. 38 AD.
Boyuna İlerleme Miktarı 1:1 / 8:1 0,05/6,4 mm/dev. 0,05/6,4 mm/dev.
Enine İlerleme Miktarı - 1:1 / 8:1 - Suport Hareketi X/Z 0,025/3,2 - 2/4 0,025/3,2 - 2/4
Ana Motor / Soğutma Pompası 7,5/0,125 kw. 11/0,125 kw.
Ağırlık 1000/1500/2000 - 1500/2000/3000 2100/2300/2650 - kg. 2480/2830/3530 - kg.
