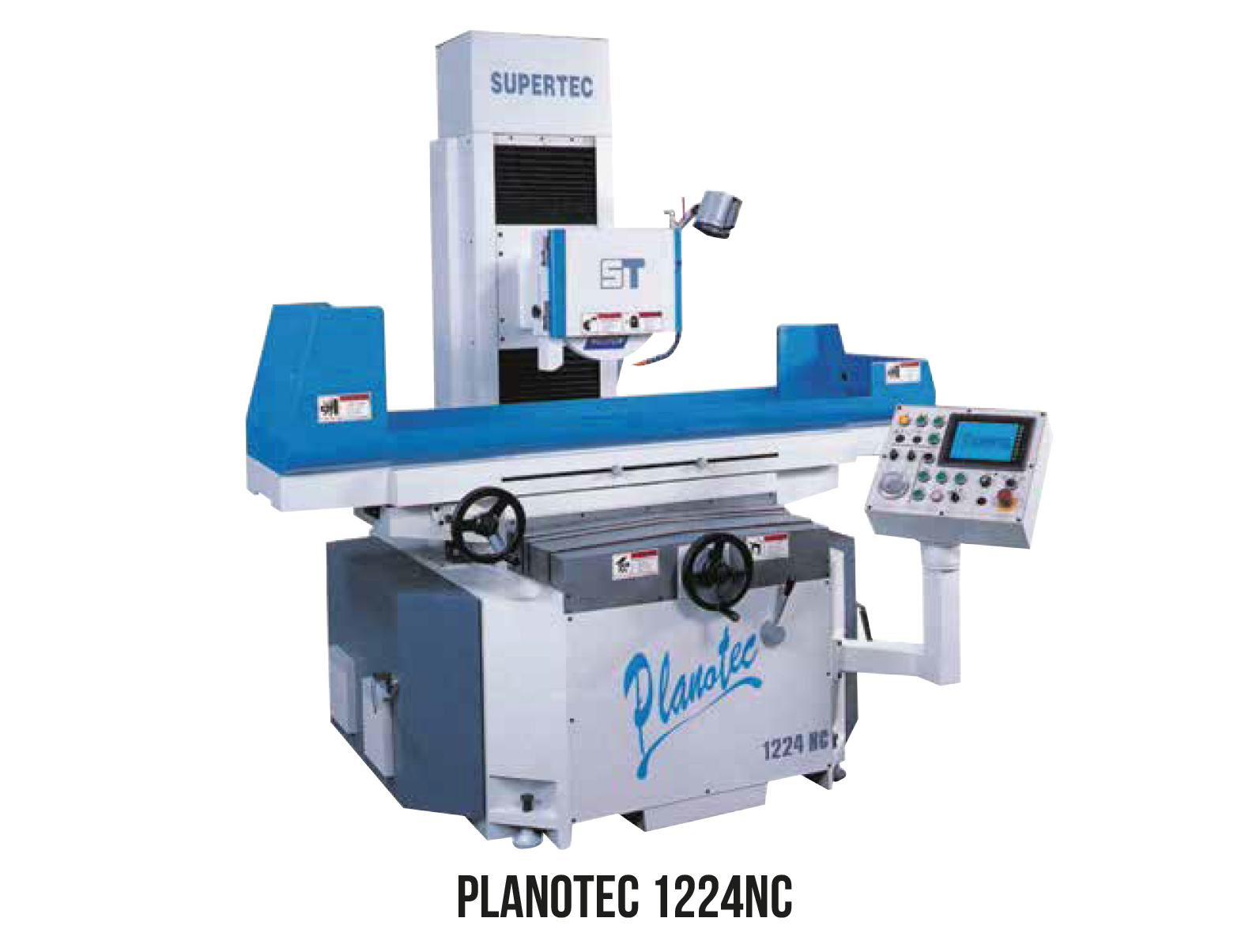

PLANOTEC HASSAS SATIH TAŞLAMA TEZGAHLARI 1224 NC
STANDART AKSESUARLAR
Demagnetizerli Manyetik Tabla
Taşlama Taşı ve Flanşı
Taş Sökücü
Balans Sehpası ve Mili
Taş Bileme
Hidrolik Sistemi
Otomatik Yağlama Sistemi
Takım Avadanlık Kutusu
Soğutma Sistemi ve Toz Emme Ünitesi
Bakım, Kullanma ve Yedek Parça Kataloğu
| MODEL A to Z Z to A Select All Ağırlık kg. El Çarkı - İlerlemesi - mm Hidrolik - Hareket - mm İlerleme - Hareketi - m/dak. İlerleme Hareketi - m/dak. İş Mili Merkezi - Tabla Arası Mesafe - mm Maksimum - Tabla Hızı - m/dak. Maksimum İş Parçası Ağırlığı Manuel - Hareket - mm Servo Motor - kW Tabla Ölçüsü mm Taş Motoru - HP Taş Taşı Ölçüsü - mm Taşın Devri - (50 HRZ) d/dak. X Hareketi - mm Z Hareketi - mm |
PL-1224 NC A to Z Z to A Select All 0,1/0,01/0,001 1.5 1.8 4 5 300 300x600 32 370 600 800 850 1050 1800 3300 TAŞLAMA TAŞI X EKSENİ Y EKSENİ Z EKSENİ Ø355x50xØ127 |
PL-1632 NC A to Z Z to A Select All 0,1/0,01/0,001 1.5 1.8 4 5 32 370 400 1000 1015 400x800 800 1800 4100 TAŞLAMA TAŞI X EKSENİ Y EKSENİ Z EKSENİ Ø355x50xØ127 |
PL-2448 NC A to Z Z to A Select All 0,1/0,01/0,001 1-15 1-5 1.8 10 25 625 700 1250 1350 1400 1700 1760 5400 600x1200 TAŞLAMA TAŞI X EKSENİ Y EKSENİ Z EKSENİ Ø405x50xØ127 |
PL-2460 NC A to Z Z to A Select All 0,1/0,01/0,001 1-15 1-5 1.8 10 25 625 700 1700 1760 1800 1850 2000 600x1500 6210 TAŞLAMA TAŞI X EKSENİ Y EKSENİ Z EKSENİ Ø405x50xØ127 |
|---|---|---|---|---|
| Tabla Ölçüsü mm | 300x600 | 400x800 | 600x1200 | 600x1500 |
| X Hareketi - mm | 600 | 800 | 1250 | 1700 |
| Z Hareketi - mm | 300 | 400 | 625 | 625 |
| İş Mili Merkezi - Tabla Arası Mesafe - mm | 370 | 370 | 700 | 700 |
| Maksimum İş Parçası Ağırlığı | 800 | 1000 | 1700 | 2000 |
| X EKSENİ | X EKSENİ | X EKSENİ | X EKSENİ | |
| Manuel - Hareket - mm | 850 | 1015 | 1400 | 1850 |
| Hidrolik - Hareket - mm | 1050 | 800 | 1350 | 1800 |
| Maksimum - Tabla Hızı - m/dak. | 32 | 32 | 25 | 25 |
| Y EKSENİ | Y EKSENİ | Y EKSENİ | Y EKSENİ | |
| İlerleme Hareketi - m/dak. | 1.5 | 1.5 | 1-5 | 1-5 |
| El Çarkı - İlerlemesi - mm | 0,1/0,01/0,001 | 0,1/0,01/0,001 | 0,1/0,01/0,001 | 0,1/0,01/0,001 |
| Servo Motor - kW | 1.8 | 1.8 | 1.8 | 1.8 |
| Z EKSENİ | Z EKSENİ | Z EKSENİ | Z EKSENİ | |
| İlerleme - Hareketi - m/dak. | 4 | 4 | 1-15 | 1-15 |
| El Çarkı - İlerlemesi - mm | 0,1/0,01/0,001 | 0,1/0,01/0,001 | 0,1/0,01/0,001 | 0,1/0,01/0,001 |
| TAŞLAMA TAŞI | TAŞLAMA TAŞI | TAŞLAMA TAŞI | TAŞLAMA TAŞI | |
| Taş Taşı Ölçüsü - mm | Ø355x50xØ127 | Ø355x50xØ127 | Ø405x50xØ127 | Ø405x50xØ127 |
| Taş Motoru - HP | 5 | 5 | 10 | 10 |
| Taşın Devri - (50 HRZ) d/dak. | 1800 | 1800 | 1760 | 1760 |
| Ağırlık kg. | 3300 | 4100 | 5400 | 6210 |
