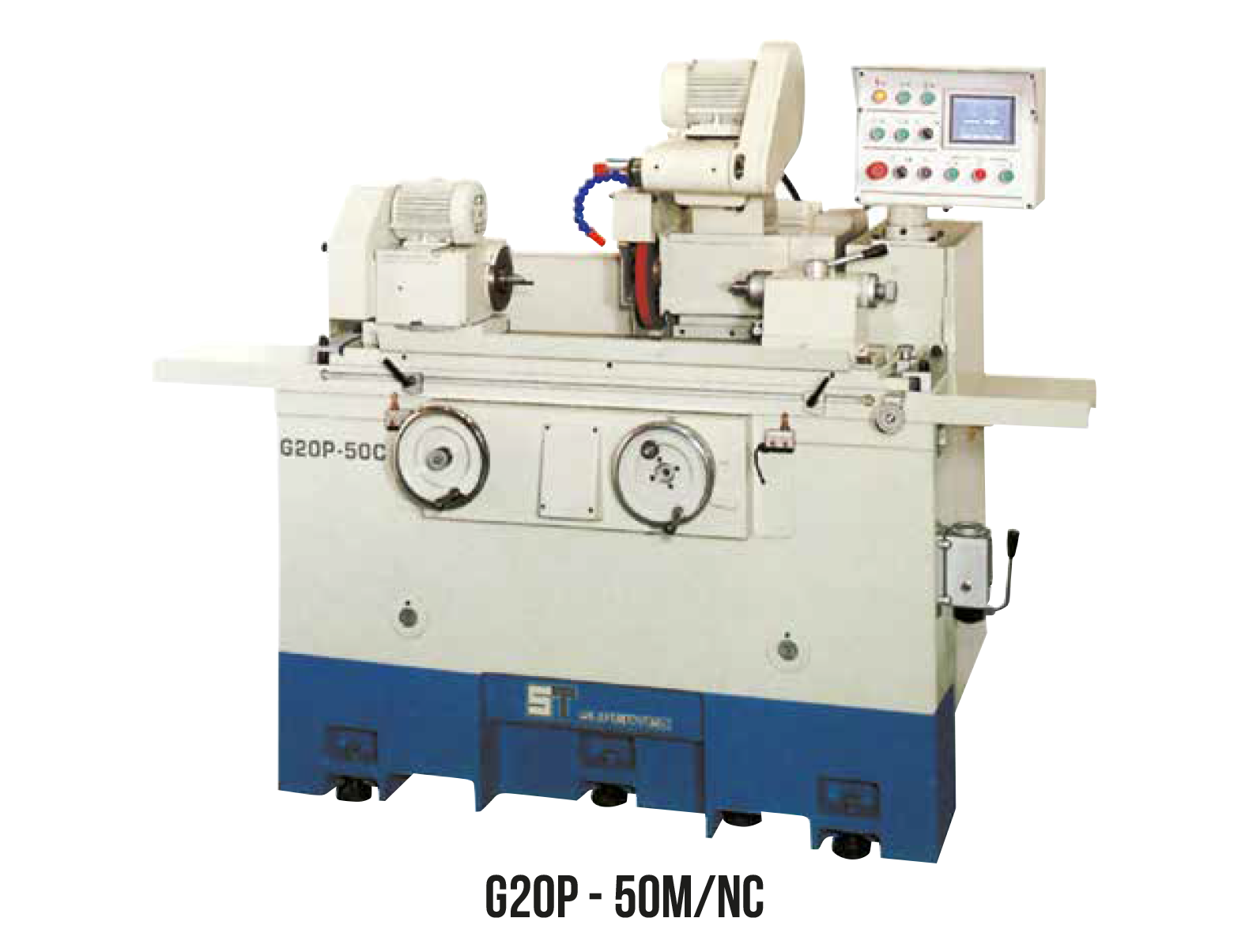

SİLİNDİRİK TAŞLAMA TEZGAHLARI G20P-50M/NC
STANDART AKSESUARLAR
Taşlama Taşı ve Flanşı
Takım Kutusu
Balans Sehpası ve Mili
Taş Sökücü
Elmas Bileme
Yağlama Sistemi
Bakım, Kullanma ve Yedek Parça Kataloğu
M ve H : Manuel Tip Taşlama Tezgahı
NC : NC Kontrollü Taşlama Tezgahı
OPSİYONEL AKSESUARLAR
3 Ayaklı Ayna
Açılı Bileme Ataçmanı
Radius Bileme Ataçmanı
Delik Taşlama Ataçmanı
2 ve 3 Noktalı Arayatak
Dijital
Hidrolik Punta
Otomatik Balans Alma Sistemi
Kağıt Filtreli Manetik Seperatörlü Soğutma Sistemi
| MODEL | GP20P/G25P-50NC | G32P 60H - 60NC | G38P 100H - 100NC | G45P 150H - 150NC | G50P 200H - 200NC | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Puntalar Arası - Mesafe - mm | 500 | 600 | 1000 | 1500 | 2000 | |||||
| Çevirme Çapı - mm | 220/260 | 320/380/450/500 | 320/380/450/500 | 320/380/450/500 | 320/380/450/500 | |||||
| Parça Ağırlığı - (İki Punta Arası) - mm | 80 | 150/Ops.250 | 150/Ops.250 | 150/Ops.250 | 150/Ops.250 | |||||
| Taşlama Çapı - mm | 200/250 | 300/360/430 | 300/360/430 | 300/360/430 | 300/360/430 | |||||
| TAŞ KAFASI | TAŞ KAFASI | TAŞ KAFASI | TAŞ KAFASI | TAŞ KAFASI | ||||||
| Hareketli - (Otomatik/Manuel) - mm | 160 | 245 | 245 | 245 | 245 | |||||
| Otomatik İlerleme - mm | 45 | 45 | 45 | 45 | 45 | |||||
| Otomatik İlerleme Hassasiyeti (NC) mm | 0,001-0,999 | 0,001-0,999 | 0,001-0,999 | 0,001-0,999 | 0,001-0,999 | |||||
| El Çarkının İki Çizgi Arası Hareketi - mm | 0.005 | 0,004 | 0,004 | 0,004 | 0,004 | |||||
| TAŞLAMA HIZI | TAŞLAMA HIZI | TAŞLAMA HIZI | TAŞLAMA HIZI | TAŞLAMA HIZI | ||||||
| Hızı - d/dak. | 1620/1960 | 1572 | 1572 | 1572 | 1572 | |||||
| Çap x Genişlik x Delik Çapı - mm | Ø355x38 - Ø405x50 - Ø127 | Ø405x50xØ127 | Ø405x50xØ127 | Ø405x50xØ127 | Ø405x50xØ127 | |||||
| İŞ TABLASI | İŞ TABLASI | İŞ TABLASI | İŞ TABLASI | İŞ TABLASI | ||||||
| Tablanın Dönme Açısı | ±8* | ±9* | ±7* | ±5* | ±3* | |||||
| Hızı - (3 Kademe) - mm/dak. | 80/140/230 | 30-7000 | 30-7000 | 30-7000 | 30-7000 | |||||
| El Çarkının - Bir Turu - mm | 9 | 10 | 10 | 10 | 10 | |||||
| İŞ KAFASI | İŞ KAFASI | İŞ KAFASI | İŞ KAFASI | İŞ KAFASI | ||||||
| İş Kafasının - Dönme Açısı | ±45* | 90* | 90* | 90* | 90* | |||||
| İş Kafasının - Koniği | MT3 | MT4 | MT4 | MT4 | MT4 | |||||
| İş Kafasının - Hızı (4 Kademe) - d/dak. | 150/264/356/483 | 30-350 - (16 Kademe) | 30-350 - (16 Kademe) | 30-350 - (16 Kademe) | 30-350 - (16 Kademe) | |||||
| PUNTA | PUNTA | PUNTA | PUNTA | PUNTA | ||||||
| Karşı Punta - Koniği | MT3 | MT4 | MT4 | MT4 | MT4 | |||||
| Pinol - Hareketi - mm | 25 | 25 | 25 | 25 | 25 | |||||
| DELİK İÇİ TAŞLAMA | DELİK İÇİ TAŞLAMA | DELİK İÇİ TAŞLAMA | DELİK İÇİ TAŞLAMA | DELİK İÇİ TAŞLAMA | ||||||
| Delik Taşlama - Mil Hızı - d/dak. | 14000 - (Opsiyon 25000) | 12000/18000 - (Opsiyon 25000) | 12000/18000 - (Opsiyon 25000) | 12000/18000 - (Opsiyon 25000) | 12000/18000 - (Opsiyon 25000) | |||||
| Max. Delik - Taşlama Çapı - mm | 24-70 | 30-100 | 30-100 | 30-100 | 30-100 | |||||
| Max. Taşlama - Boyu - mm | 70 | 110 | 110 | 110 | 110 | |||||
| Max. Bağlama - Boyu - mm | 275 | 315 | 315 | 315 | 315 | |||||
| Max. Bağlama - Çapı - mm | 110 | 150 | 150 | 150 | 150 | |||||
| MOTOR | MOTOR | MOTOR | MOTOR | MOTOR | ||||||
| Taşlama Taşı - Motoru - HP | 3/5 | 7,5 | 7,5 | 7,5 | 7,5 | |||||
| İş Kafası - Motoru - HP | 1/2 | 2 | 2 | 2 | 2 | |||||
| Delik Taşlama - Motoru - HP | 1/2 | 2 | 2 | 2 | 2 | |||||
| Hidrolik Motor - HP | 1/2 | 2 | 2 | 2 | 2 | |||||
| Ağırlık Net kg. | 1850/2800 | 3500 | 3600 | 4700 | 6000 | |||||
